Лазерная система измерения диаметра

Цена 1 500 000 руб.

Размещено 27 января в 07:00

	Москва
	Floria Liang
	Показать номер телефона
	Отправить письмо

Тип объявления:	Предложение
Цена, руб.:	1 500 000

Обзор:
Эта бесконтактная система измерения диаметра, также известная как штангенциркуль, в основном используется для измерения наружного диаметра прутков, катанки и труб на различных линиях прокатки проволоки. Система способна обнаруживать изменения диаметра (наружного диаметра) объекта в режиме реального времени, даже при высоких температурах.
Принцип работы:
Система штангенциркуля использует, например, метод лазерного сканирования. Она использует импортированный из Японии датчик с точностью ±2 мкм в диапазоне от 0,3 до 30 мм. Частота измерения достигает 2000 раз в секунду. Датчик использует самовозбуждающийся инфракрасный источник света, что позволяет избежать трудностей при измерениях в условиях слабого освещения.
Система использует импульсное параллельное сканирование светом, что обеспечивает высокую устойчивость к вибрации объекта. (См. рисунок 1) Поскольку частота вибрации объекта значительно ниже частоты сканирования, при перемещении объекта A в диапазоне колебаний длительность перекрытия им светового луча остаётся постоянной, что обеспечивает точность результатов измерений.
Принцип обнаружения показан на рисунке ниже.
Сначала кварцевый генератор генерирует самовозбуждающиеся высокочастотные импульсы, которые подаются на компаратор и шаговый серводвигатель. Шаговый серводвигатель приводит в движение октаэдрическую призму, которая вращается с высокой скоростью, отражая инфракрасный лазерный свет, излучаемый лазерным генератором, на выпуклую линзу A, где он преобразуется в параллельный свет. Этот свет затем проходит через выпуклую линзу B в инфракрасном приёмном зонде и фокусируется на фоточувствительном элементе C. Фоточувствительный элемент C преобразует этот сигнал в соответствующий электрический сигнал, который поступает на другой конец компаратора для сравнения с исходным сигналом.
Когда объект отсутствует в измерительном зонде, импульсные сигналы на обоих концах компаратора идентичны, что приводит к отсутствию дифференциального выходного сигнала. При наличии объекта в измерительном зонде фоточувствительный элемент C не выдает импульсный сигнал в течение некоторого времени при сканировании объекта. Следовательно, на обоих концах компаратора возникает дифференциальный входной сигнал в течение времени, соответствующего диаметру объекта. Рассчитывая период колебаний импульса и длительность периода отсутствия импульса, можно определить диаметр объекта.
Состав и функции системы:

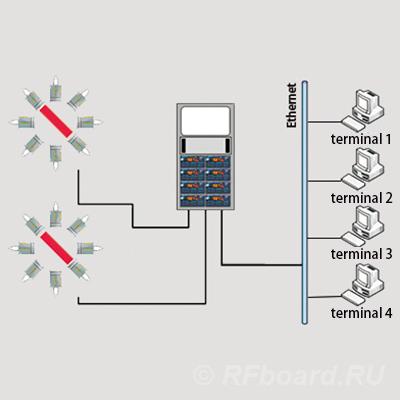

Система состоит из следующих основных компонентов (см. рисунок 1).
1. Измерительная рама, оснащенная четырьмя парами высокочастотных лазерных сканирующих зондов и бесконтактным инфракрасным термометром.
2. Четыре интеллектуальных сигнальных процессора, подключенных к четырем парам высокочастотных лазерных сканирующих зондов.
3. Система обдува холодным воздухом для охлаждения и очистки измерительной рамы.
4. Высокопроизводительный интеллектуальный контроллер, отвечающий за обработку входных сигналов и сетевую передачу данных.
5. Система обработки и анализа данных, оснащенная промышленным ПК, монитором и принтером.
